文档名：3D打印技术在机载超宽带共形天线中的应用研究
摘要：为提高共形相控阵天线的设计制造效率,在平面紧耦合天线的基础上,设计了与飞机襟翼曲面共形的紧耦合超宽带相控阵天线.按照共形天线的安装要求,提出了混合3D打印技术,即采用熔融堆积成型技术及微滴喷射成型技术实现襟翼流线型曲面模型的打印,并完成了紧耦合天线辐射层的打印,验证了3D打印技术在共形天线上的应用.加上馈电结构后对单元电压驻波比(voltagestandingwaveratio,VSWR)和方向图进行了测试,结果表明所设计的天线在0.4～2.0GHz范围内,VSWR、单元方向图和阵列方向图符合设计技术指标,为后续共形天线设计和加工提供了技术基础.
Abstract：Inordertoimprovethedesignandmanufacturingefficiencyoftheconformalphasedarrayantenna,atightlycoupledultra-widebandphasedarrayantennaisdesignedonthebasisoftheplanartightlycoupledantenna,whichisconformaltothesurfaceoftheaircraftflap.Accordingtotheinstallationrequirementsoftheconformalantenna,ahybrid3Dprintingtechnologyisproposed,andthemeltstackingmoldingtechnologyandmicrodropinjectionmoldingtechnologyareusedtofirstrealizetheprintingofthestreamlinedsurfacemodeloftheflap,andthencompletetheprintingoftheradiationlayerofthetightlycoupledantenna,whichverifiestheapplicationof3Dprintingtechnologyontheconformalantenna.Afteraddingthefeedstructure,theunitvoltagestandingwaveratioanddirectionalmaparetested,andtheresultsshowthatthedesignedantennahasthevoltagestandingwaveratio,unitdirectionalmapandarraydirectionalmapintherangeof0.4-2.0GHz,whichmeetsthedesignspecificationsandprovidesthetechnicalbasisforthesubsequentdesignandprocessingoftheconformalantenna.
作者：韩垒 王刚 蒋维旭 赵鹏兵 汤尉 刘涛 党涛 Author：HANLei WANGGang JIANGWeixu ZHAOPengbing TANGWei LIUTao DANGTao
作者单位：空军工程大学防空反导学院,西安710054;四川九洲电器集团有限责任公司,绵阳621000空军工程大学防空反导学院,西安710054四川九洲电器集团有限责任公司,绵阳621000西安电子科技大学,西安710071
刊名：电波科学学报
Journal：ChineseJournalofRadioScience
年，卷(期)：2024, 39(1)
分类号：TN821.62
关键词：3D打印 紧耦合 共形天线 超宽带 相控阵天线
Keywords：3Dprinting tightcoupling conformalantenna ultrawideband phasedarrayantenna
机标分类号：TN821.8E926.38TN958
在线出版日期：2024年4月8日
基金项目：国家自然科学基金3D打印技术在机载超宽带共形天线中的应用研究[
期刊论文] 电波科学学报--2024, 39(1)韩垒 王刚 蒋维旭 赵鹏兵 汤尉 刘涛 党涛为提高共形相控阵天线的设计制造效率,在平面紧耦合天线的基础上,设计了与飞机襟翼曲面共形的紧耦合超宽带相控阵天线.按照共形天线的安装要求,提出了混合3D打印技术,即采用熔融堆积成型技术及微滴喷射成型技术实现襟翼...参考文献和引证文献
参考文献
引证文献
本文读者也读过
相似文献
相关博文

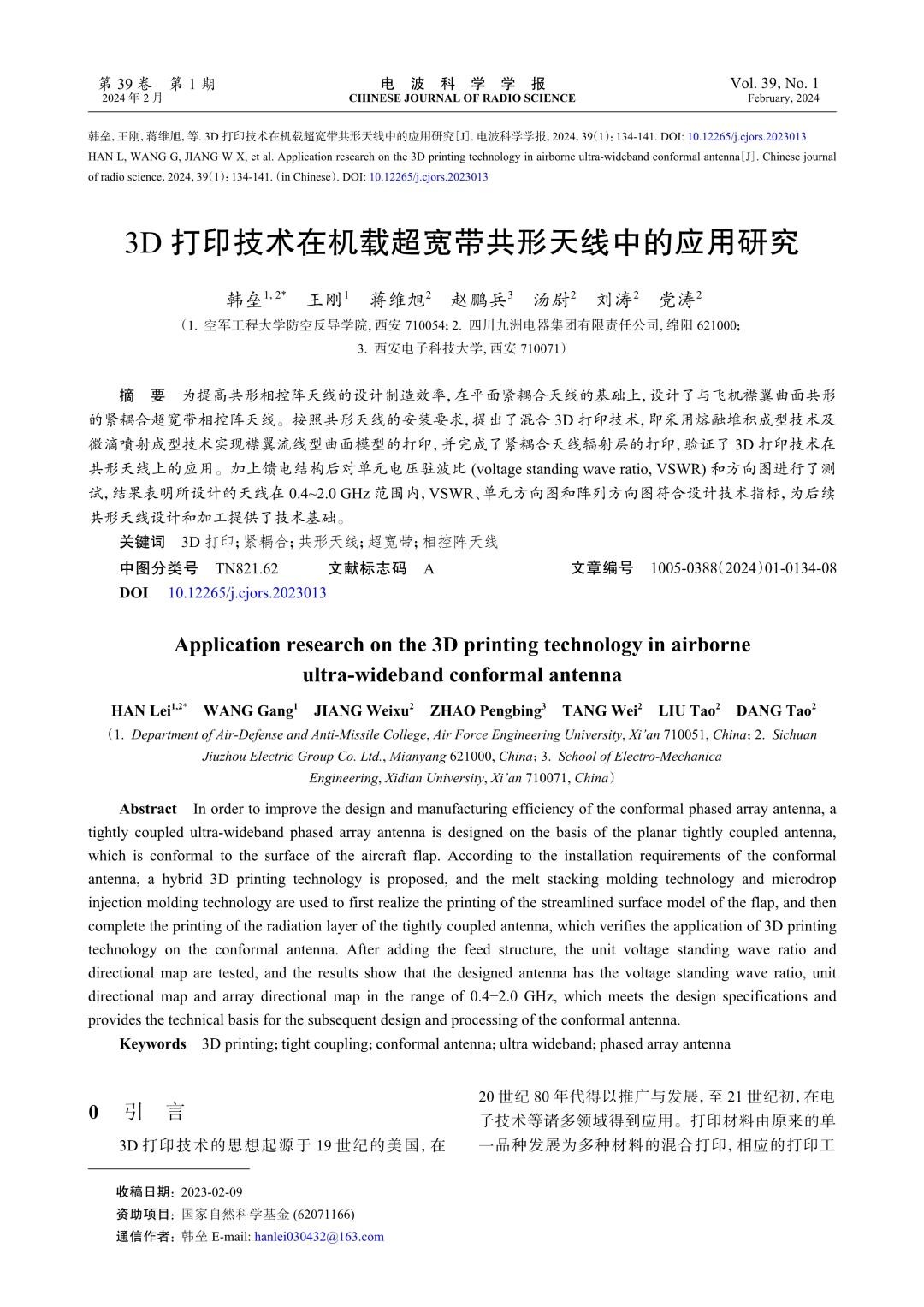

3D打印技术在机载超宽带共形天线中的应用研究 Application research on the 3D printing technology in airborne ultra-wideband conformal antenna
